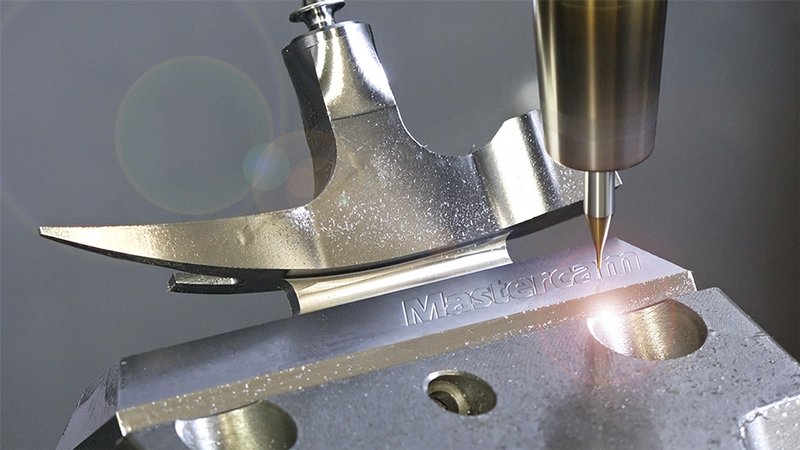

Einfach und effektiv – 3D-Fräsen mit der CAM-Software Mastercam
Egal ob einfache oder komplexe Bauteile – Mit der weltweiten Nummer 1 der CAM-Systeme wird die 3D-Bearbeitung ganz leicht. Mastercam Fräsen 3D bietet leistungsstarke und präzise Funktionen für das 3D-Fräsen.
Die Erzeugung hochwertiger Oberflächen steht dabei immer an allererster Stelle.
Die CAD/CAM-Software Mastercam Fräsen 3D beinhaltet zusätzlich zu den Basisfunktionalitäten von Mastercam Fräsen erweiterte Strategien für eine effiziente 3D-Fräsbearbeitung. Indexiertes Schruppen mit 3+2 Achsen wird ebenso unterstützt wie das vollständige Schruppen und Schlichten auf Mehrflächen und Solids.
Dabei bietet Mastercam volle Kontrolle bei der Bearbeitung von Freiformflächen und liefert exzellente Oberflächen und optimierte Zykluszeiten für ein schnelles und sicheres Bearbeiten Ihrer Bauteile.
Mastercam Fräsen 3D – Ihre Vorteile
- Schnelle und einfache Programmierung
- Kurze Einarbeitungszeit und intuitive Bedienung
- Integrierte Maschinenraumsimulation
- Effiziente Werkzeugwege
- Eine Vielzahl an leistungsfähigen 2D und 3D-Strategien
- Vollständige Kollisionsüberwachung
- Volle Kontrolle über den Zerspanprozess
- Benutzerfreundliche Bedienoberfläche
- Integrierter Toolmanager
Sie möchten Mastercam kostenlos testen?
Füllen Sie hierzu das Kontaktformular aus und Sie erhalten eine voll funktionsfähige
kostenlose Testversion der CAD/CAM-Software Mastercam.
Perfekte Werkzeugwege mit Mastercams Dynamic Motion Technologie
Ein besonderes Highlight ist die eigens für Mastercam entwickelte Dynamic Motion Technologie. Diese erzeugt trochoidale Werkzeugbahnen, die die Standzeit der Werkzeuge um ein Vielfaches erhöht, die Bearbeitungszeit der Bauteile extrem reduziert und dabei auch noch die Maschine schont. Durch die Dynamic Motion Technologie bringt Mastercam Ihre Fertigung nicht nur betriebswirtschaftlich auf ein ganz neues Level.
Realitätsnahe Maschinensimulation
Dank der realitätsnahen Maschinensimulation in Mastercam Fräsen 3D kann jedes Programm auf eine korrekte und kollisionsfreie Ausführung hin überprüft werden. Auf diese Weise werden böse Überraschungen an der CNC-Maschine verhindert – ein wertvolles Tool für jeden CAM-Anwender, denn so wird auch Zeit und Geld eingespart.

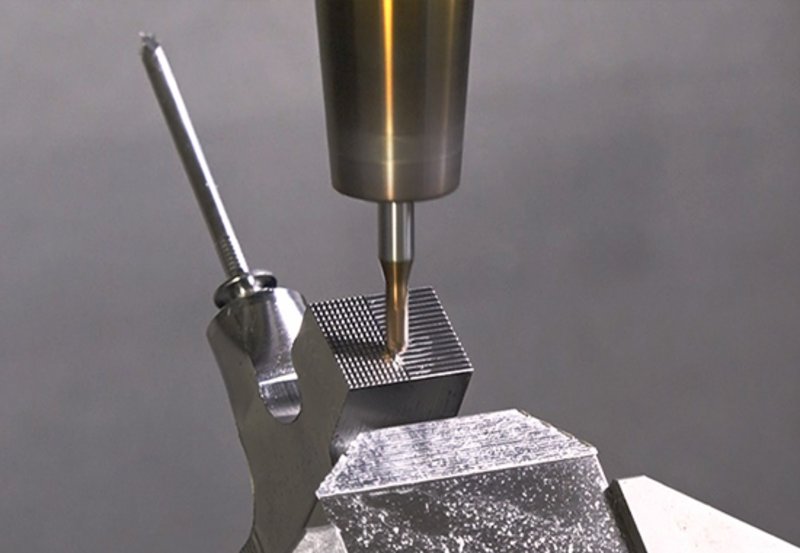

Die wichtigsten Funktionen in Mastercam Fräsen 3D
- Kostenloses und voll integriertes CAD-System inklusive
- Innovative Werkzeugwege für die Schrupp-Bearbeitung wie die Dynamic Motion Technologie
- Eine Vielzahl innovativer Schlichtstrategien für ein breites Teilespektrum
- Zuverlässige Simulationsmöglichkeiten für die Überwachung der Programme
Kostenlos dazu: Das CAM-Modul Mastercam Design
Jede Ausbaustufe von Mastercam Fräsen beinhaltet Mastercam Design, und das ohne zusätzliche Kosten. Das CAD-Modul zur Erzeugung von Drahtgittergeometrien, sowie Flächen- und Solidmodellen ist spezifisch auf die Anforderungen an ein modernes CAD/CAM-System abgestimmt. Bauteile können hier neu konstruiert oder spielend leicht verändert werden. Des Weiteren können Daten aus allen gängigen CAD-Systemen importiert, editiert und im Anschluss zur Fräsbearbeitung mit Mastercam Fräsen programmiert werden
Eine Auswahl an enthaltenen Strategien in Mastercam Fräsen 3D
3D-Ebenenschruppen
- Bearbeitet Kerne, Taschen und sowie auch Restmaterial
Dynamisches 3D-Schruppen
- Erzeugt – basierend auf Mastercams Dynamic Motion Technologie – gleichmäßige Werkzeugbahnen, wahlweise mit adaptiven Aufwärtsschnitten
3D Z-Konstantes Schlichten
- Erzeugt axiale Zustellbewegungen basierend auf dem 3D-Modell
3D-Konturschlichten
- Erzeugt konturbasierende Schlichtbewegungen entsprechend der Geometrie des Bauteils
- Wahlweise von innen nach außen oder von außen nach innen
3D-Horizontalschlichten
- Dient zur Planbearbeitung von ebenen Bereichen
3D-Parallelschlichten
- Erzeugt parallele Schlichtbewegungen
- Wahlweise Zick-Zack, Einweg oder unter Berücksichtigung eines definierten oder automatisch berechneten Bearbeitungswinkels
Gleichmäßige 3D Kontur
- Erzeugt gleichbleibende 3D-Konturbewegungen relativ zur Querzustellung
- Spiralförmige Bearbeitung möglich
3D-Hybridschlichten
- Kombiniert das 3D-Konturschlichten und das Z-konstante Schlichten miteinander
3D-Hohlkehlenschlichten
- Dient zur Bearbeitung von Flächenübergängen unter Berücksichtigung des Vorgängerwerkzeugs oder der definierten Anzahl von Offsetbahnen
3D-Spiralschlichten
- Erzeugt eine gleichförmige Spirale mit einer konstanten Querzustellung
- Wahlweise von innen nach außen oder von außen nach innen
3D-Radialschlichten
- Erzeugt, ausgehend von einem Punkt, sternförmig nach außen verlaufende Werkzeugbahnen
3D-Projektionsschlichten
- Projiziert Drahtgeometrien auf eine zu schlichtende Fläche
Zusatzprodukte für Mastercam Fräsen 3D
Für das Modul Fräsen 3D der CAD/CAM-Software Mastercam gibt es folgende Zusatzprodukte:
Multi-Axis
Das Add-On Mastercam Multi-Axis erweitert Mastercam Fräsen 3D und Mastercam Router 3D um die Möglichkeit der simultanen 4- und 5-Achsenbearbeitung.
Eine breite Palette an Bearbeitungsmöglichkeiten geben dem CAM-Programmierer die volle Kontrolle über die Strategie, Werkzeugachsensteuerung und Kollision.
Port Expert
Das Add-On Mastercam Port Expert erzeugt mithilfe von Kanalflächen- oder Solid-Daten genaue Werkzeugwege zur präzisen Fertigung von Kanälen, wie zum Beispiel Zylinderköpfen, komplexen Rohren oder tiefen Taschen. Auch für die Bearbeitung von Motorblöcken wird dieses Mastercam-Zusatzprodukt häufig eingesetzt.
Blade Expert
Das Zusatzprodukt Blade Expert erzeugt effiziente, glatte und kollisionsfreie Werkzeugwege für komplexe Formen, wie Impeller oder Schiffspropeller.
Weiche und kollisionsfreie Werkzeugwege lassen dabei hochqualitative Oberflächen entstehen.
5-Achsen Kontur/Bohren
Dieses Add-On erweitert Mastercam Fräsen und Mastercam Router um die Möglichkeit zur Erstellung von Werkzeugwegen für die 5-Achsen-Kontur- und Bohrbearbeitung.
Productivity+
Das Add-On Productivity+ integriert prozessinterne Mess- und Inspektionsfunktionen von Renishaw in Mastercam-Produkte. Werkstücke und Zerspanungswerkzeuge können eingerichtet und ausgewertet werden, wobei die Software an geeigneten Stellen prozessinterne Anpassungen ausführt.
Optionale Schnittstellen
Die optionalen Schnittstellen erweitern die in Mastercam zahlreich vorhandenen Standardschnittstellen für den flexiblen Datenaustausch mit anderen Systemen.
Shopfloor-Management mdm
Das Shopfloor-Management mdm vereint Datenverwaltung und Werkzeugmanagement. Alle für die Fertigung relevanten Dokumente lassen sich hier effizient und intelligent archivieren und alle Werkzeuge schnell und einfach organisieren.
NC2Check
Das Mastercam Add-On NC2Check bietet Ihnen eine vollständige Abbildung der gesamten Werkzeugmaschine und simuliert NC-Programme auf Basis des realen NC-Codes nach dem Postprozessorlauf.
